產品詳情

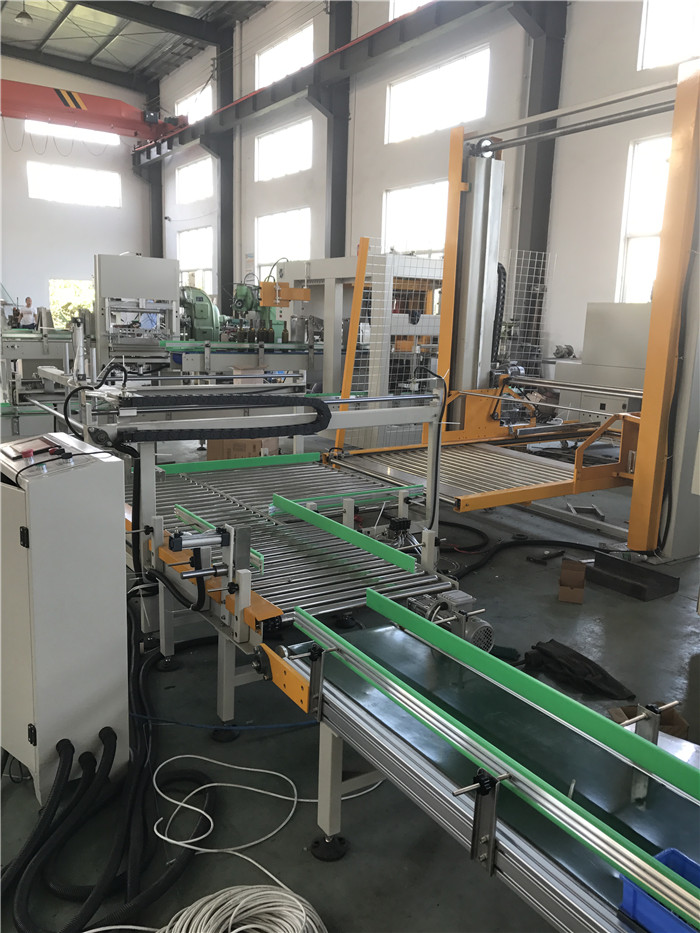

DC-MD30T低位碼垛機

一、技術參數

      碼垛機是將已裝入容器的紙箱，按一定排列碼放在托盤上，進行自動堆碼，可堆碼多層，然后推出，便于叉車運至倉庫儲存。本設備采用PLC+觸摸屏控制，實現智能化操作管理，簡便、易掌握。可大大地減少勞動人員和降低勞動強度。

型    號：DC-MD30T

形    式：低位碼垛式

生產能力：30箱/分

設備構成

• ? 紙箱輸入、排序裝置
• ? 升降、碼垛裝置
• ? 棧板堆積及自動供應裝置
• ? 實垛排出裝置

生產品種

• ? 紙箱尺寸:滿足

       碼垛形式：每層12-24箱，每垛5層/6層。(實際定）

       垛碼高1500mm(實際定）

• ? 棧板尺寸:1200*1200mm(實際定）

二、工藝過程：

⑴紙箱輸入部分

• ? 紙箱輸送裝置
• ? 根據設定的排列方式強制對紙箱進行轉向或輸送，以達到整理、排序的作用。
• ? 排序裝置
• ? 供應輸送帶將整理好的首列紙箱用氣缸推入提升裝置之后依次推入二列、第三列以形成排序?qū)印?/span>

⑵自動碼垛裝置

• ? 當紙箱按一定的排序形成一組（層）后升降機載著排序?qū)由仙⑾蚯耙苿?dòng)至碼垛裝置上部，并平穩地放在棧板（或前一排序?qū)樱┥希孕纬勺詣?dòng)碼垛。碼垛裝置是依靠變頻馬達和鏈條來完成其升、降和前進（后退）的。

⑶棧板部分

①棧板供應裝置

• ? 棧板庫可堆積10-12個空棧板，并按程序要求定時向碼垛裝置供應棧板。由單獨電機提供動力。

②棧板輸出裝置

• ? 當一棧板達到了碼垛層數后發出信號，將實垛推出碼垛部分。實垛通過排除輸送帶送至指定位置。

三、材質：

• ? 機  架：SS41（A3鋼噴塑）
• ? 軸    ：S45C軸承鋼
• ? 滾  筒：雙端鑲軸承滾筒（鍍鋅）
• ? 機  罩：SS41（A3鋼噴塑）
• ? 導向板：SS41（A3鋼噴塑）

四、特點：

• ? 采用觸摸屏操作實現人機對話，可顯示生產速度，故障原因及位置，自動化程度高。采用PLC可編程序?qū)埾涞呐判蚨讯鈱訑?shù)、棧板供應及排出均可編入程序進行控制。
• ? 采用日本三菱PLC和觸摸屏
• ? 采用臺灣亞德克生產的氣動元件和氣缸，質量、性能可靠。
• ? 安全門、罩設有電器感應裝置，當罩門打開時，機器停止工作，可對人員進行保護。
• ? 堆垛方式的調整方便、簡單，可在觸摸屏上進行。
• ? 堆垛穩定可大大節省人力。
• ? 紙箱供應系統采用剎車馬達控制，保證按預先設定好的位置輸送紙箱。
• ? 棧板庫容量大，可容納10-12個空棧板，可實現自動供應棧板。
• ? 噪音小符合中國國際標準噪音為75db以下。
• ? 不用更換堆垛零件即可以完成幾種堆垛方式。

五、電氣消耗：

• ? 動 力 電：AC，3相，380V，9KW  50HZ
• ? 空氣消耗：500NL/MIN（空氣使用量：5-6kg/cm2）

六、設備尺寸：(L)7,200mm×(W)4,000mm×(H)3,300mm

七、設備重量：大約2000kg

八、主要配置：
